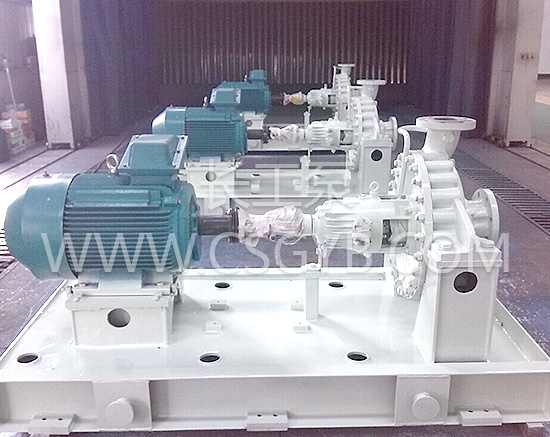

名称:IH系列化工离心泵
产品概述:
单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品,该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门,用来输送腐蚀性的或不允许污染的粘度类似水的液体。
泵的进口压力不允许超过0.3MPa,输送介质的温度一般为-20℃~105℃。
性能范围(设计点)
流量:6.3~400m3/h
扬程:5~125m
结构特点:
化工泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架部件等。
泵盖通过止口固定在中间支架上,然后通过泵体与中间支架的止口连接,把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式,可直接固定在底座上。悬架部件通过止口固定在中间支架上,并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机,只需拆下加长联轴器的中间联接件,即可退出转子部件进行检修。
轴封有填料密封和机械密封形式,可根据输送介质的性质和生产工艺的要求进行选定。
泵通过加长联轴器与电机联接,从驱动端看,泵为顺时针方向旋转。
材 料
根据液体的腐蚀情况,可选用相适应的泵过流部分的材质。触液零件材质如下表:
注:材料可根据用户要求选配。
单级单吸悬臂式化工离心泵是取代F型耐腐蚀离心泵的节能、换代产品,该产品广泛用于化工、石油、冶金、造纸、食品、制药、合成纤维等工业部门,用来输送腐蚀性的或不允许污染的粘度类似水的液体。
泵的进口压力不允许超过0.3MPa,输送介质的温度一般为-20℃~105℃。
性能范围(设计点)
流量:6.3~400m3/h
扬程:5~125m
结构特点:
化工泵主要零件有泵体、叶轮、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴和悬架部件等。
泵盖通过止口固定在中间支架上,然后通过泵体与中间支架的止口连接,把泵盖夹紧在中间。泵体是轴向吸入、径向排出、底脚支承式,可直接固定在底座上。悬架部件通过止口固定在中间支架上,并用悬架支架支撑在底座上。检修时可以不拆卸进出口联接管路、泵体和电机,只需拆下加长联轴器的中间联接件,即可退出转子部件进行检修。
轴封有填料密封和机械密封形式,可根据输送介质的性质和生产工艺的要求进行选定。
泵通过加长联轴器与电机联接,从驱动端看,泵为顺时针方向旋转。
材 料
根据液体的腐蚀情况,可选用相适应的泵过流部分的材质。触液零件材质如下表:
材 质 |
ZG1Cr18Ni9 |
ZG0Cr18Ni9 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Ti |
代 号 |
302 |
304 |
304L |
305 |
材 质 |
ZG0Cr17Ni12Mo2 |
ZG00Cr17Ni14Mo2 |
ZG0Cr19Ni13Mo3 |
ZG1Cr18Ni9Ti |
代 号 |
316 |
316L |
317 |
321 |
注:材料可根据用户要求选配。
